Co je chladič? Základní použití, typy a jak fungují

Ve své podstatě je chladicí jednotka chladicí systém navržený tak, aby odváděl teplo prostřednictvím chladicího cyklu stlačování páry, absorpce nebo adsorpce.

Primárním cílem je ochladit kapalinu nebo odvlhčit vzduch v průmyslovém nebo komerčním prostředí.

Jednoduše řečeno, chiller je stroj, který věci chladí. Odebírá teplo z kapaliny nebo prostoru a přenáší ho do chladicího média, jako je vzduch nebo voda.

Chladicí jednotky se často používají v budovách, továrnách a různých průmyslových procesech k regulaci teploty nebo zajištění příjemného prostředí.

Fungují tak, že pomocí chladicího cyklu absorbují teplo a poté ho uvolňují jinam, čímž účinně snižují teplotu chlazené oblasti nebo objektu.

K čemu se používá chladič?

Chladicí jednotky jsou všestranné stroje se širokou škálou aplikací v různých průmyslových odvětvích.

Pochopení jejich rozmanitého použití zdůrazňuje jejich důležitost pro udržení efektivity a produktivity.

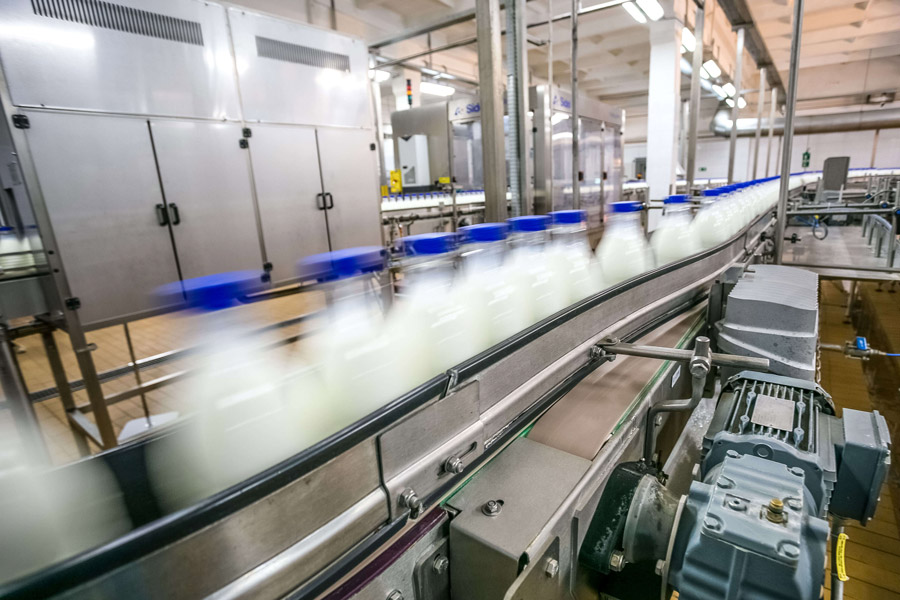

Průmyslové procesy

V průmyslovém prostředí hrají procesní chladiče klíčovou roli při udržování optimálních teplot pro lisování plastů, farmaceutickou výrobu a zpracování potravin. Konzistentní chlazení je zásadní pro kontrolu kvality a efektivní výrobu.

Klimatizace

Snad nejrozšířenější použití chillerů je v klimatizačních systémech. Komerční budovy, nákupní centra, datová centra a dokonce i obytné komplexy spoléhají na chladicí jednotky, které ochlazují a odvlhčují vzduch a vytvářejí příjemné vnitřní prostředí.

Datová centra

Vzestup digitálních technologií vedl ke zvýšené poptávce po datových centrech. V těchto zařízeních je umístěno mnoho serverů, které generují značné množství tepla. Chladicí jednotky regulují teplotu a zajišťují bezproblémový provoz kritické datové infrastruktury.

Lékařské aplikace

Ve zdravotnictví se chladicí jednotky používají pro lékařská zobrazovací zařízení, laboratoře a farmaceutické sklady. Přesná regulace teploty je nezbytná pro uchování léků, vakcín a citlivých lékařských nástrojů.

Základní typy chillerů

Chladicí jednotky jsou k dispozici v různých typech a konfiguracích, které jsou navrženy tak, aby vyhovovaly různým požadavkům na chlazení. I když existuje mnoho klasifikací chillerů, dva základní typy jsou vzduchem chlazené chillery a vodou chlazené chillery.

Vzduchem chlazené chladicí jednotky

Vzduchem chlazené chladicí jednotky jsou nejběžnějším typem, který se nachází v komerčních a průmyslových aplikacích.

Tyto chladiče využívají okolní vzduch k odvádění tepla a chlazení chladiva uvnitř systému.

Obvykle se jedná o samostatné jednotky s kondenzátorovou spirálou, kompresorem a výparníkem, které jsou umístěny v jednom balíčku.

Spirála kondenzátoru je vybavena ventilátorem, který nasává vzduch z okolí a odvádí teplo z chladiva.

Výhodou vzduchem chlazených chillerů je, že nevyžadují samostatnou chladicí věž ani zdroj vody, což zjednodušuje jejich instalaci a údržbu.

Jsou také levnější předem ve srovnání s vodou chlazenými chladicími jednotkami.

Vyžadují však dostatečný prostor pro správné proudění vzduchu a mohou spotřebovávat více elektřiny než vodou chlazené alternativy.

Vodou chlazené chladicí jednotky

Vodou chlazené chladicí jednotky, jak název napovídá, používají vodu jako primární médium pro přenos tepla.

Tyto chladicí jednotky spoléhají na samostatnou chladicí věž, která odvádí teplo z chladiva.

Chladicí věž umožňuje přenos tepla z vodní smyčky kondenzátoru chladiče do atmosféry prostřednictvím procesu odpařování.

Vodou chlazené chladicí jednotky jsou známé svou vysokou účinností a schopností poskytovat konstantní chlazení bez ohledu na okolní teplotu.

Běžně se používají v aplikacích, kde vzduchem chlazené chladicí jednotky nemusí stačit, například ve větších průmyslových procesech nebo v oblastech s vysokými okolními teplotami.

Instalace vodou chlazených chladicích jednotek však vyžaduje další infrastrukturu, včetně chladicích věží, čerpadel a spolehlivého zdroje vody, což je činí dražšími a složitějšími na nastavení.

Jak funguje chladicí jednotka

Princip činnosti chladiče zahrnuje základní principy termodynamiky a chlazení.

Proces začíná kompresorem, který hraje klíčovou roli v provozu chladicí jednotky.

1. Komprese
Proces začíná kompresí chladicího plynu. To se obvykle provádí kompresorem, který zvyšuje jak teplotu, tak tlak plynu.

Jak je chladicí plyn stlačován, stává se z něj vysokoteplotní a vysokotlaká pára.

2. Kondenzace
Vysokoteplotní a vysokotlaká pára pak proudí do kondenzátoru. V kondenzátoru chladivo uvolňuje teplo do okolního prostředí a prochází fázovou změnou, při které se přeměňuje na vysokotlakou kapalinu.

Toto uvolňování tepla způsobuje, že chladivo uvolňuje teplo, které absorbovalo v předchozím kroku.

U vzduchem chlazených chladicích jednotek je spirála kondenzátoru vybavena ventilátorem, který fouká okolní vzduch přes spirálu, což způsobuje, že chladivo uvolňuje své teplo do vzduchu. U vodou chlazených chladicích jednotek kondenzátor přenáší teplo do samostatné smyčky chladicí vody, která je pak procesem odpařování uvolňována chladicí věží.

3. Expanze
Vysokotlaké kapalné chladivo se pak pohybuje expanzním ventilem nebo expanzním zařízením. Tento ventil rychle snižuje tlak chladiva.

S poklesem tlaku se výrazně snižuje i teplota chladiva.

4. Odpařování
Nízkotlaká a nízkoteplotní kapalina nyní vstupuje do výparníku. Ve výparníku chladivo absorbuje teplo z chlazené látky nebo oblasti, což způsobuje jeho odpařování a přeměnu zpět na páru.

Tato absorpce tepla z okolí je to, co zajišťuje chladicí účinek.

5. Opakujte cyklus
Chladicí cyklus je nepřetržitý proces.

Odpařené chladivo se poté vrací zpět do kompresoru, kde cyklus začíná znovu.

Tento nepřetržitý cyklus zajišťuje konzistentní přenos tepla z požadovaného místa do chilleru, který pak uvolněné teplo uvolňuje do okolí.

Aby byla zachována optimální účinnost chlazení, chladicí jednotky často používají chladivo, které má žádoucí termodynamické vlastnosti, jako jsou nízké body varu a vysoké tepelné kapacity.

Mezi běžná chladiva používaná v chladičích patří R-134a, R-410A a čpavek.

Výběr chladiva závisí na faktorech, jako jsou požadavky na systém, předpisy na ochranu životního prostředí a bezpečnostní aspekty.

Řídicí systémy
Řídicí systém je klíčovou součástí, která řídí a reguluje provoz chladicí jednotky. Zahrnuje senzory, monitory a ovladače, které měří a upravují faktory, jako je teplota, tlak, průtok a spotřeba energie.

Řídicí systém zajišťuje, že chladicí jednotka pracuje v rámci svých optimálních parametrů, poskytuje účinné a spolehlivé chlazení a zároveň chrání před případnými problémy nebo poruchami.

Kromě těchto primárních komponent může chladič obsahovat také další pomocné komponenty, jako jsou čerpadla, ventilátory, ventily a filtry.

Tyto komponenty podporují správnou funkci chladiče, zajišťují plynulý průtok, dostatečné proudění vzduchu a čistý provoz.

Rozdíl mezi procesními chladiči a chladicími jednotkami HVAC

Hlavní rozdíl mezi procesními chladiči a chladicími jednotkami HVAC (vytápění, ventilace a klimatizace) spočívá v jejich zamýšleném použití a specifických požadavcích.

Procesní chladiče jsou navrženy tak, aby zajišťovaly chlazení pro specifické průmyslové procesy a zařízení.

Obvykle se používají ve výrobě, potravinářství, farmacii, chemickém zpracování a dalších průmyslových odvětvích, kde je nezbytné přesné a řízené chlazení.

Procesní chladiče jsou konstruovány tak, aby zvládly velké chladicí zatížení a udržovaly stabilní teploty v náročných podmínkách.

Tyto chillery jsou často přizpůsobeny tak, aby vyhovovaly specifickým potřebám procesu nebo zařízení, které chladí.

Mezi klíčové vlastnosti procesních chillerů patří:

Kapacita: Procesní chladiče jsou navrženy tak, aby zvládly vyšší chladicí výkony, často v rozmezí od několika tun až po stovky nebo dokonce tisíce tun.

Regulace teploty: Procesní chladiče jsou schopny poskytovat přesnou regulaci teploty a zajistit přesné splnění požadavků na chlazení konkrétního procesu nebo zařízení.

Konstrukce specifická pro proces: Procesní chladiče lze přizpůsobit tak, aby splňovaly jedinečné požadavky na chlazení procesu nebo zařízení, které obsluhují. To může zahrnovat specializované materiály, pokročilé ovládací prvky a specifické bezpečnostní aspekty.

Na druhé straně chladicí jednotky HVAC se primárně používají k zajištění chlazení v komerčních budovách, obytných komplexech a dalších aplikacích HVAC.

Tyto chladicí jednotky jsou zodpovědné za udržování pohodlných vnitřních podmínek chlazením vzduchu distribuovaného potrubím.

Hlavní rozdíl mezi procesními chladiči a vzduchotechnickými chladiči spočívá v jejich zamýšleném použití a specifických požadavcích, které musí splňovat.

Procesní chladiče jsou přizpůsobeny pro průmyslové a specializované použití, zaměřují se na přesnou regulaci teploty a vysoký chladicí výkon.

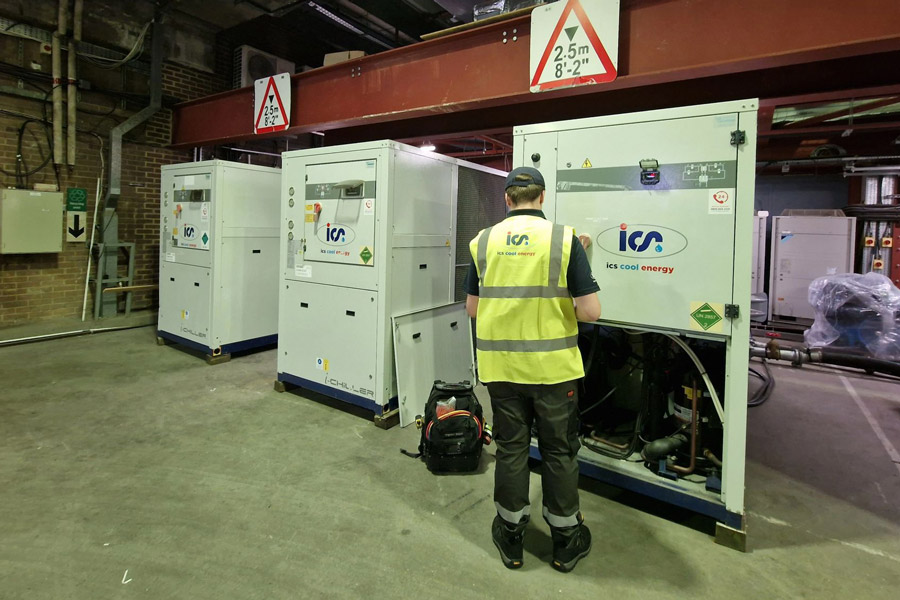

Co je to zabalený chladič?

Zabalený chladič, známý také jako samostatný chladič nebo kompaktní chladič, je typ chladiče, který je navržen jako jedna samostatná jednotka.

Kombinuje všechny potřebné součásti chladiče, včetně kompresoru, kondenzátoru, výparníku, expanzního ventilu a řídicího systému, do jednoho balíčku.

Hlavní výhodou baleného chladiče je jeho kompaktní a předem smontovaný design.

Výsledkem je, že zabalené chladicí jednotky se snadno instalují a vyžadují minimální montáž na místě.

Často jsou testovány ve výrobě a připraveny k provozu při dodání.

Díky tomu jsou pohodlnou a časově úspornou volbou pro různé aplikace.

Balené chladicí jednotky jsou k dispozici v různých konfiguracích, včetně vzduchem chlazených a vodou chlazených variant.

Balené chladicí jednotky se běžně používají v komerčních a průmyslových aplikacích, kde je omezený prostor nebo kde je požadováno řešení plug-and-play.

Díky své kompaktní konstrukci se balené chillery poměrně snadno udržují.

Často přicházejí s vestavěnými diagnostickými funkcemi a pokročilými ovládacími prvky, které umožňují efektivní monitorování a odstraňování problémů.

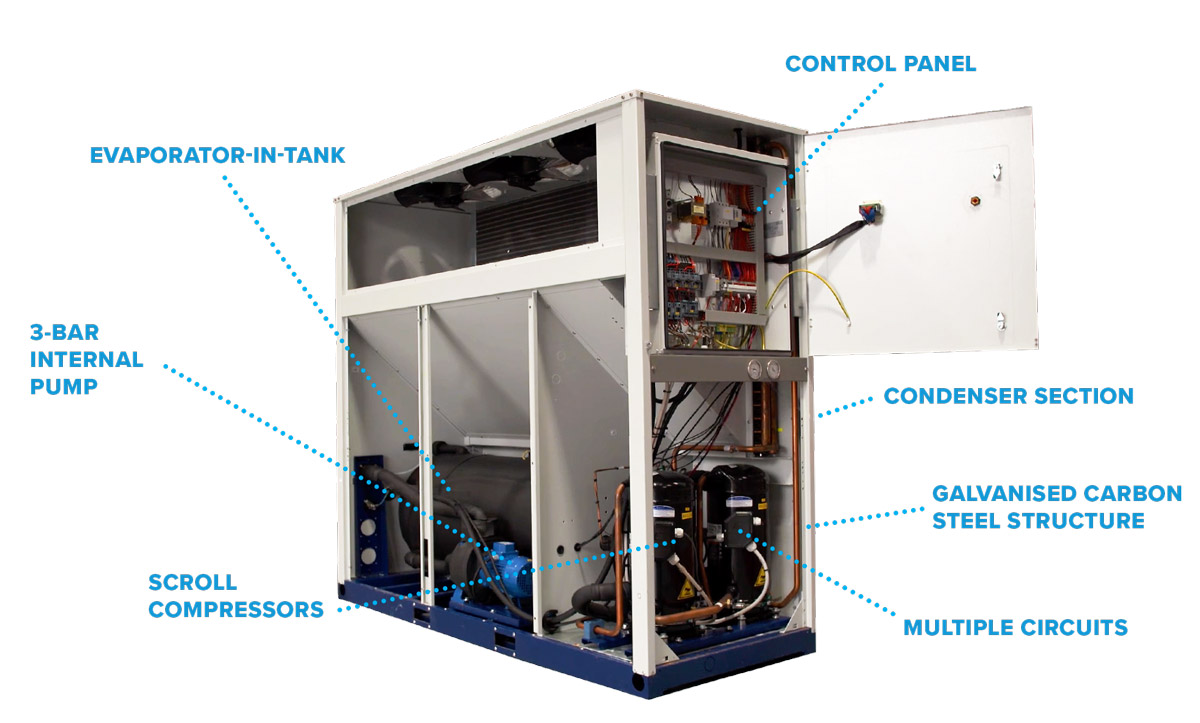

Naše špičková řada i-Chiller jsou balené chladicí jednotky, které jsou speciálně navrženy a vyrobeny pro procesní aplikace.

Mrazivé výzvy

S tím, jak globální společenství zintenzivňuje úsilí v boji proti změně klimatu, se potřeba udržitelných a energeticky účinných řešení chlazení stává prvořadou.

Energetická účinnost

Energetická účinnost chladicích jednotek se v průběhu let výrazně zlepšila díky technologickému pokroku.

Pohony s proměnnými otáčkami, pokročilé řídicí systémy a vysoce účinné komponenty přispívají ke snížení spotřeby energie.

Pravidelná údržba a správné dimenzování chillerů také hrají zásadní roli při optimalizaci jejich účinnosti.

Dopad na životní prostředí

Chladiva používaná v chladicích jednotkách mohou mít významný dopad na životní prostředí.

Mnoho tradičních chladiv, jako jsou chlorfluoruhlovodíky (CFC) a hydrochlorfluoruhlovodíky (HCFC), přispívá k poškozování ozonové vrstvy a jsou silnými skleníkovými plyny.

Průmysl přechází na chladiva šetrnější k planetě, jako jsou fluorované uhlovodíky (HFC) s nižším potenciálem globálního oteplování, a přírodní chladiva, jako je čpavek.

Pokračující snaha o technologický pokrok spolu se závazkem k odpovědnosti za životní prostředí staví chladicí jednotky nejen do role chladicích zařízení, ale také jako klíčové hráče v celosvětovém úsilí v boji proti změně klimatu.
