Co to jest agregat chłodniczy? Podstawowe zastosowania, rodzaje i sposób działania

W swej istocie agregat wody lodowej jest układem chłodniczym zaprojektowanym do usuwania ciepła poprzez cykl chłodzenia parowo-kompresyjnego, absorpcyjnego lub adsorpcyjnego.

Głównym celem jest chłodzenie cieczy lub osuszanie powietrza w warunkach przemysłowych lub komercyjnych.

Mówiąc najprościej, agregat chłodniczy to urządzenie, które chłodzi. Usuwa ciepło z cieczy lub przestrzeni i przekazuje je do medium chłodzącego, takiego jak powietrze lub woda.

Agregaty chłodnicze są często używane w budynkach, fabrykach i różnych procesach przemysłowych do kontrolowania temperatury lub zapewniania komfortowego środowiska.

Ich działanie polega na wykorzystaniu cyklu chłodzenia do pochłaniania ciepła, a następnie uwalniania go w innym miejscu, skutecznie obniżając temperaturę chłodzonego obszaru lub obiektu.

Do czego służy agregat chłodniczy?

Agregaty chłodnicze to wszechstronne urządzenia o szerokim zakresie zastosowań w różnych branżach.

Zrozumienie ich różnorodnych zastosowań podkreśla ich znaczenie dla utrzymania wydajności i produktywności.

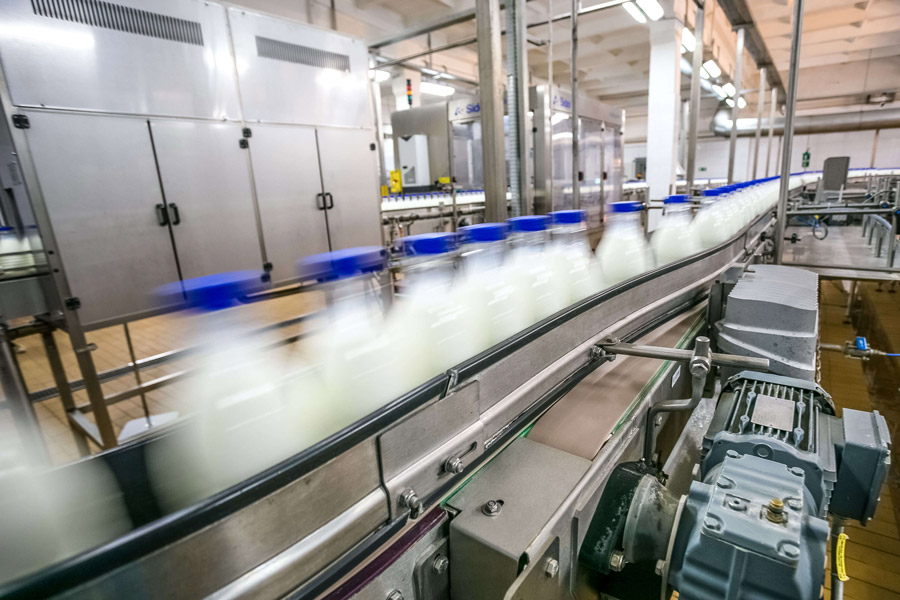

Procesy przemysłowe

W warunkach przemysłowych agregaty chłodnicze odgrywają kluczową rolę w utrzymywaniu optymalnych temperatur podczas formowania tworzyw sztucznych, produkcji farmaceutycznej i przetwarzania żywności. Stałe chłodzenie ma kluczowe znaczenie dla kontroli jakości i wydajnej produkcji.

Klimatyzacja

Prawdopodobnie najbardziej rozpowszechnionym zastosowaniem agregatów wody lodowej są systemy klimatyzacji. Budynki komercyjne, centra handlowe, centra danych, a nawet kompleksy mieszkalne polegają na agregatach wody lodowej do chłodzenia i osuszania powietrza, tworząc komfortowe środowisko wewnętrzne.

Centra danych

Rozwój technologii cyfrowej doprowadził do zwiększonego zapotrzebowania na centra danych. Obiekty te mieszczą liczne serwery generujące znaczne ilości ciepła. Agregaty chłodnicze regulują temperaturę i zapewniają płynne działanie krytycznej infrastruktury danych.

Zastosowania medyczne

W sektorze opieki zdrowotnej agregaty chłodnicze są wykorzystywane w urządzeniach do obrazowania medycznego, laboratoriach i magazynach farmaceutycznych. Precyzyjna kontrola temperatury jest niezbędna do przechowywania leków, szczepionek i wrażliwych instrumentów medycznych.

Podstawowe typy agregatów chłodniczych

Agregaty wody lodowej są dostępne w różnych typach i konfiguracjach, zaprojektowanych w celu spełnienia różnych wymagań w zakresie chłodzenia. Chociaż istnieje wiele klasyfikacji agregatów wody lodowej, dwa podstawowe typy to agregaty chłodzone powietrzem i agregaty chłodzone wodą.

Agregaty wody lodowej chłodzone powietrzem

Agregaty wody lodowej chłodzone powietrzem są najczęściej spotykanym typem w zastosowaniach komercyjnych i przemysłowych.

Te agregaty wody lodowej wykorzystują powietrze z otoczenia do rozpraszania ciepła i chłodzenia czynnika chłodniczego wewnątrz systemu.

Są to zazwyczaj samodzielne jednostki z wężownicą skraplacza, sprężarką i parownikiem umieszczonymi w jednym pakiecie.

Wężownica skraplacza jest wyposażona w wentylator, który zasysa powietrze z otoczenia w celu usunięcia ciepła z czynnika chłodniczego.

Zaletą chłodzonych powietrzem agregatów wody lodowej jest to, że nie wymagają one oddzielnej wieży chłodniczej ani źródła wody, co upraszcza ich instalację i konserwację.

Są one również tańsze w porównaniu do agregatów chłodzonych wodą.

Wymagają one jednak wystarczającej przestrzeni dla prawidłowego przepływu powietrza i mogą zużywać więcej energii elektrycznej niż alternatywy chłodzone wodą.

Agregaty wody lodowej chłodzone wodą

Agregaty wody lodowej chłodzone wodą, jak sama nazwa wskazuje, wykorzystują wodę jako główny nośnik ciepła.

Agregaty te wykorzystują oddzielną wieżę chłodniczą do odprowadzania ciepła z czynnika chłodniczego.

Wieża chłodnicza umożliwia transfer ciepła z pętli wody skraplacza agregatu chłodniczego do atmosfery poprzez proces parowania.

Chillery chłodzone wodą są znane ze swojej wysokiej wydajności i zdolności do zapewnienia stałego chłodzenia, niezależnie od temperatury otoczenia.

Są one powszechnie stosowane w aplikacjach, w których agregaty chłodzone powietrzem mogą być niewystarczające, np. w procesach przemysłowych na większą skalę lub w obszarach o wysokich temperaturach otoczenia.

Jednak instalacja chłodzonych wodą agregatów wody lodowej wymaga dodatkowej infrastruktury, w tym wież chłodniczych, pomp i niezawodnego źródła wody, co czyni je droższymi i bardziej złożonymi w konfiguracji.

Jak działa agregat chłodniczy

Zasada działania agregatu chłodniczego obejmuje podstawowe zasady termodynamiki i chłodzenia.

Proces rozpoczyna się od sprężarki, która odgrywa kluczową rolę w działaniu agregatu chłodniczego.

1. Sprężanie
Proces rozpoczyna się od sprężenia czynnika chłodniczego. Zazwyczaj odbywa się to za pomocą sprężarki, która zwiększa zarówno temperaturę, jak i ciśnienie gazu.

Gdy czynnik chłodniczy jest sprężany, staje się parą o wysokiej temperaturze i wysokim ciśnieniu.

2. Skraplanie
Para o wysokiej temperaturze i wysokim ciśnieniu przepływa następnie do skraplacza. W skraplaczu czynnik chłodniczy uwalnia ciepło do otoczenia i przechodzi przemianę fazową, przekształcając się w ciecz pod wysokim ciśnieniem.

To uwalnianie ciepła powoduje, że czynnik chłodniczy pozbywa się ciepła pochłoniętego w poprzednim kroku.

W agregatach chłodzonych powietrzem wężownica skraplacza jest wyposażona w wentylator, który przedmuchuje powietrze z otoczenia nad wężownicą, powodując, że czynnik chłodniczy uwalnia ciepło do powietrza. W agregatach chłodzonych wodą skraplacz przenosi ciepło do oddzielnej pętli wody chłodzącej, która jest następnie uwalniana przez wieżę chłodniczą w procesie parowania.

3. Rozprężanie
Ciekły czynnik chłodniczy pod wysokim ciśnieniem przechodzi następnie przez zawór rozprężny lub urządzenie rozprężne. Zawór ten gwałtownie zmniejsza ciśnienie czynnika chłodniczego.

Wraz ze spadkiem ciśnienia znacznie spada również temperatura czynnika chłodniczego.

4. Odparowanie
Niskociśnieniowa ciecz o niskiej temperaturze trafia teraz do parownika. W parowniku czynnik chłodniczy pochłania ciepło z chłodzonej substancji lub obszaru, powodując jego odparowanie i ponowne przekształcenie w parę.

To właśnie pochłanianie ciepła z otoczenia zapewnia efekt chłodzenia.

5. Powtórz cykl
Cykl chłodzenia jest procesem ciągłym.

Odparowany czynnik chłodniczy jest następnie zawracany do sprężarki, gdzie cykl rozpoczyna się od nowa.

Ten ciągły cykl zapewnia stały transfer ciepła z żądanej lokalizacji do agregatu chłodniczego, który następnie uwalnia zgromadzone ciepło do otoczenia.

Aby utrzymać optymalną wydajność chłodzenia, agregaty chłodnicze często wykorzystują czynnik chłodniczy o pożądanych właściwościach termodynamicznych, takich jak niskie temperatury wrzenia i wysokie pojemności cieplne.

Typowe czynniki chłodnicze stosowane w agregatach chłodniczych to R-134a, R-410A i amoniak.

Wybór czynnika chłodniczego zależy od takich czynników, jak wymagania systemowe, przepisy dotyczące ochrony środowiska i względy bezpieczeństwa.

Systemy sterowania
System sterowania jest kluczowym elementem, który zarządza i reguluje pracę agregatu chłodniczego. Obejmuje on czujniki, monitory i sterowniki, które mierzą i regulują takie czynniki, jak temperatura, ciśnienie, natężenie przepływu i zużycie energii.

System sterowania zapewnia, że agregat chłodniczy działa w ramach swoich optymalnych parametrów, zapewniając wydajne i niezawodne chłodzenie, jednocześnie chroniąc przed potencjalnymi problemami lub awariami.

Oprócz tych podstawowych komponentów, agregat chłodniczy może również zawierać inne elementy pomocnicze, takie jak pompy, wentylatory, zawory i filtry.

Komponenty te wspomagają prawidłowe funkcjonowanie agregatu chłodniczego, zapewniając płynny przepływ, odpowiedni przepływ powietrza i czystą pracę.

Różnica między agregatami procesowymi a agregatami HVAC

Główna różnica między procesowymi agregatami wody lodowej a agregatami wody lodowej HVAC (ogrzewanie, wentylacja i klimatyzacja) polega na ich zamierzonych zastosowaniach i specyficznych wymaganiach.

Procesowe agregaty wody lodowej są przeznaczone do chłodzenia określonych procesów przemysłowych i urządzeń.

Są one zwykle stosowane w przemyśle wytwórczym, spożywczym, farmaceutycznym, chemicznym i innych branżach, w których niezbędne jest precyzyjne i kontrolowane chłodzenie.

Chillery procesowe są zbudowane do obsługi dużych obciążeń chłodniczych i utrzymywania stabilnych temperatur w wymagających warunkach.

Te agregaty chłodnicze są często dostosowywane do konkretnych potrzeb procesu lub sprzętu, który mają chłodzić.

Kluczowe cechy procesowych agregatów chłodniczych obejmują

Wydajność: Chillery procesowe są zaprojektowane do obsługi wyższych wydajności chłodzenia, często od kilku ton do setek, a nawet tysięcy ton.

Kontrola temperatury: Chillery procesowe są w stanie zapewnić precyzyjną kontrolę temperatury, zapewniając dokładne spełnienie wymagań chłodzenia określonego procesu lub sprzętu.

Konstrukcja dostosowana do procesu: Chillery procesowe można dostosować do unikalnych wymagań chłodzenia procesu lub sprzętu, który obsługują. Może to obejmować specjalistyczne materiały, zaawansowane sterowanie i szczególne względy bezpieczeństwa.

Z drugiej strony, agregaty wody lodowej HVAC są wykorzystywane głównie do chłodzenia budynków komercyjnych, kompleksów mieszkalnych i innych zastosowań HVAC.

Agregaty te są odpowiedzialne za utrzymanie komfortowych warunków w pomieszczeniach poprzez chłodzenie powietrza rozprowadzanego przez kanały wentylacyjne.

Główna różnica między procesowymi agregatami wody lodowej a agregatami wody lodowej HVAC polega na ich zamierzonych zastosowaniach i specyficznych wymaganiach, które muszą spełniać.

Chillery procesowe są dostosowane do zastosowań przemysłowych i specjalistycznych, koncentrując się na precyzyjnej kontroli temperatury i wysokiej wydajności chłodzenia.

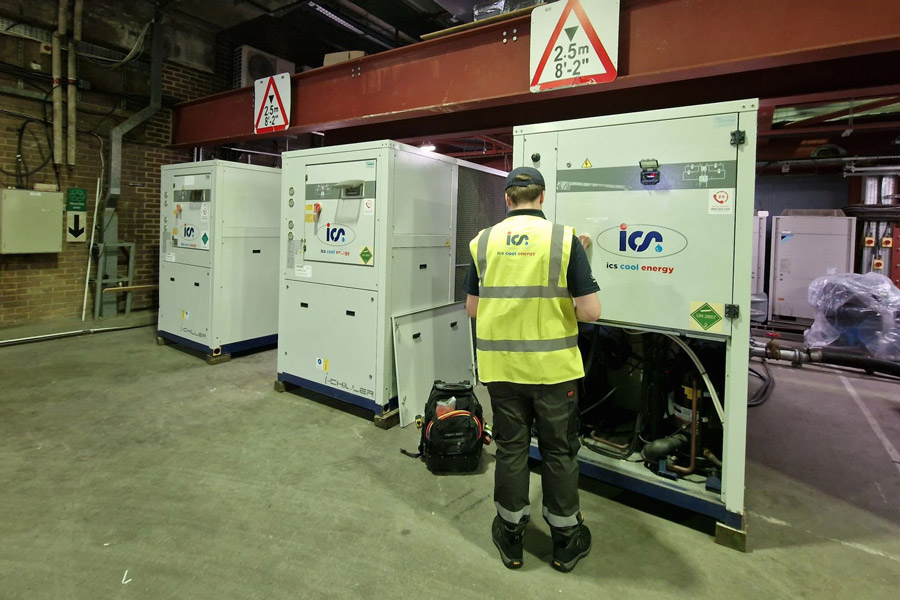

Co to jest agregat chłodniczy?

Agregat wody lodowej w obudowie, znany również jako samodzielny agregat wody lodowej lub kompaktowy agregat wody lodowej, to rodzaj agregatu, który został zaprojektowany jako pojedyncza, samodzielna jednostka.

Łączy w sobie wszystkie niezbędne elementy agregatu chłodniczego, w tym sprężarkę, skraplacz, parownik, zawór rozprężny i system sterowania, w jednym pakiecie.

Główną zaletą agregatów wody lodowej jest ich kompaktowa i wstępnie zmontowana konstrukcja.

W rezultacie agregaty wody lodowej są łatwe w instalacji, wymagając minimalnego montażu na miejscu.

Często są one fabrycznie przetestowane i gotowe do pracy w momencie dostawy.

Sprawia to, że są one wygodną i oszczędzającą czas opcją do różnych zastosowań.

Agregaty wody lodowej są dostępne w różnych konfiguracjach, w tym chłodzone powietrzem i wodą.

Agregaty wody lodowej są powszechnie używane w zastosowaniach komercyjnych i przemysłowych, gdzie przestrzeń jest ograniczona lub gdzie pożądane jest rozwiązanie typu plug-and-play.

Ze względu na kompaktową konstrukcję, agregaty wody lodowej są stosunkowo łatwe w utrzymaniu.

Często są one wyposażone we wbudowane funkcje diagnostyczne i zaawansowane elementy sterujące, które umożliwiają wydajne monitorowanie i rozwiązywanie problemów.

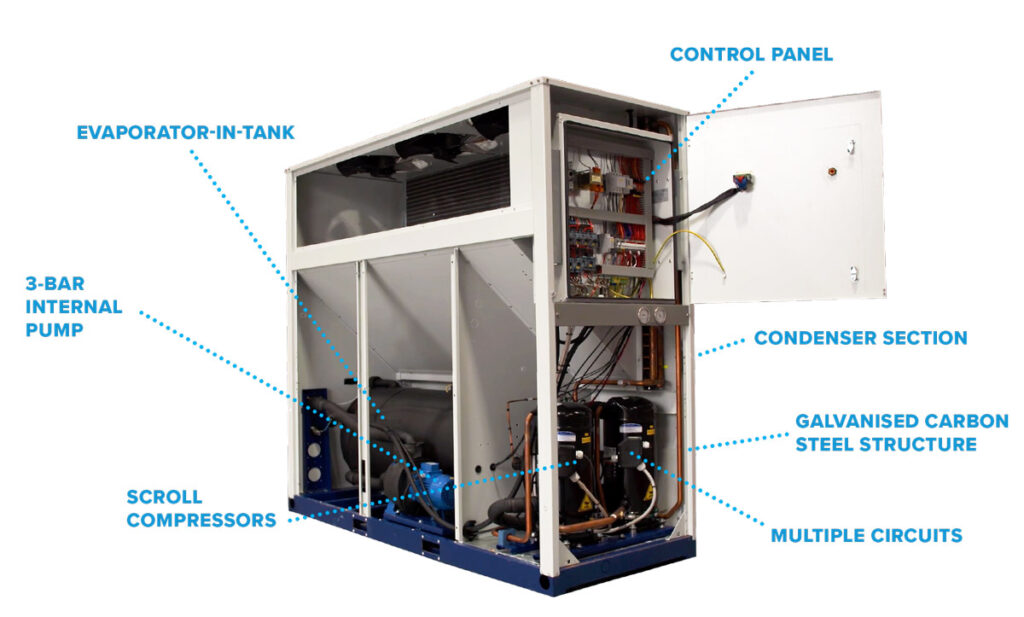

Nasza wiodąca w branży seria i-Chiller to agregaty wody lodowej, które zostały specjalnie zaprojektowane i zbudowane do zastosowań procesowych.

Mrożące krew w żyłach wyzwania

W miarę jak globalna społeczność intensyfikuje wysiłki na rzecz walki ze zmianami klimatycznymi, potrzeba zrównoważonych i energooszczędnych rozwiązań chłodzących staje się nadrzędna.

Efektywność energetyczna

Efektywność energetyczna agregatów chłodniczych znacznie się poprawiła na przestrzeni lat dzięki postępowi technologicznemu.

Napędy o zmiennej prędkości, zaawansowane systemy sterowania i wysokowydajne komponenty przyczyniają się do zmniejszenia zużycia energii.

Regularna konserwacja i właściwe dobranie agregatów chłodniczych również odgrywają kluczową rolę w optymalizacji ich wydajności.

Wpływ na środowisko

Czynniki chłodnicze stosowane w agregatach chłodniczych mogą mieć znaczący wpływ na środowisko.

Wiele tradycyjnych czynników chłodniczych, takich jak chlorofluorowęglowodory (CFC) i wodorochlorofluorowęglowodory (HCFC), przyczynia się do niszczenia warstwy ozonowej i jest silnymi gazami cieplarnianymi.

Branża przechodzi na bardziej przyjazne dla środowiska czynniki chłodnicze, takie jak wodorofluorowęglowodory (HFC) o niższym współczynniku ocieplenia globalnego oraz naturalne czynniki chłodnicze, takie jak amoniak.

Ciągłe dążenie do postępu technologicznego, w połączeniu z zaangażowaniem w odpowiedzialność za środowisko, pozycjonuje agregaty chłodnicze nie tylko jako urządzenia chłodzące, ale jako kluczowych graczy w globalnych wysiłkach na rzecz walki ze zmianami klimatycznymi.
